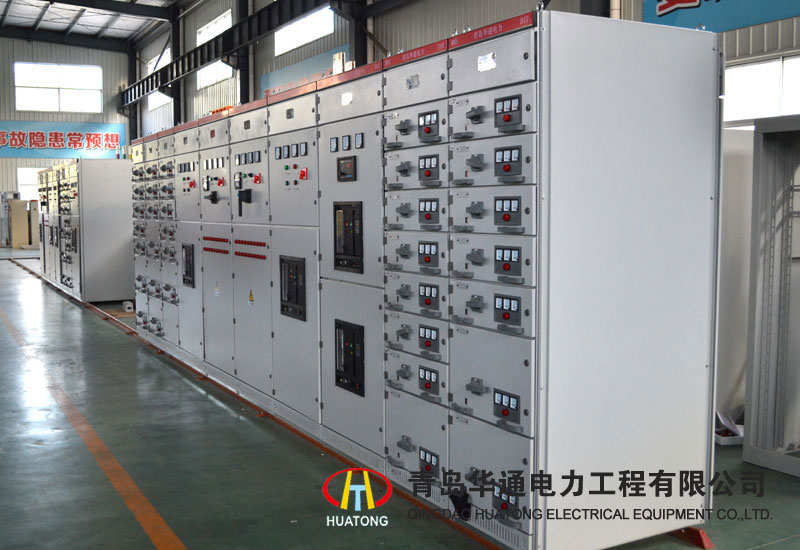

MNS系統引進瑞士ABB公司制造技術的產品，為工廠組裝式低壓開關柜裝置，技術標準符合IEC439-1、
VDE660part500、bs5486partl,UTE63-4100作為船用的產品還符合Lloyd'S Reglster船用標準。
MNS系統低壓開關柜包括固定技術和抽屜技術，選用材料又分鋼板結構技術和塑料結構技術。
MNS系統能適應各種供電配電的需要，能廣泛用于陸用、電站、核電站、船用、石油平臺等工礦企業配電系統。
產品特點
●設計緊湊：以較小的空間能容納較多的功能單元。
●結構通用性強，組裝靈活：以25mm為模數的C形型材能滿足各種結構形式，防護等級及使用環境的要求。
●采用標準模塊設計：分別可組成保護，操作，控制，調節，測定，指示等標準單元，用戶可根據需要任意選用組裝，以2 00余種組裝件可以組成不同方案的框架結構和抽屜單元。
●安全性：大量采用高強度阻燃型工程塑料組件，有效加強防護安全性能。
●技術性能高：主要參數達到當代國際技術水平。
●壓縮場地：三化程度高，可大大壓縮儲存和運輸預制的場地。
●裝配方便：不需要特殊復雜工具。
●基本參數
電器性能：
1、額定絕緣電壓    660v
2、額定工作電壓    660v
3、主母線最大工作電流    5500A(IP40l
4、主母線短時耐受電流    lOOkA(有效值)
5、主母線短時峰值電流    250kA（最大值）
6、配電母線（垂直母線）    最大工作電流1000A
7、配電母線（垂直母線）    短時峰值電流9'0kA（最大值l
防護等級
符合IEC529\DIN40050標準
IP30對大于巾2.5mm固體防護
IP40對大于巾l.Omm固體防護
IP54對塵埃和任意方向噴濺作防護I定購IP54防護等級
時應與制造廠協商）
開關柜類型
●動力中心柜(PC)
采用630-6300A框架式斷路器
●電動機控制中心柜(MCC)
由大小抽屜組裝而成，各回路主開關采用高分斷塑殼
斷路器或旋轉式帶熔斷器的負荷開關
●功率因數自動補償柜(MCC-J)
